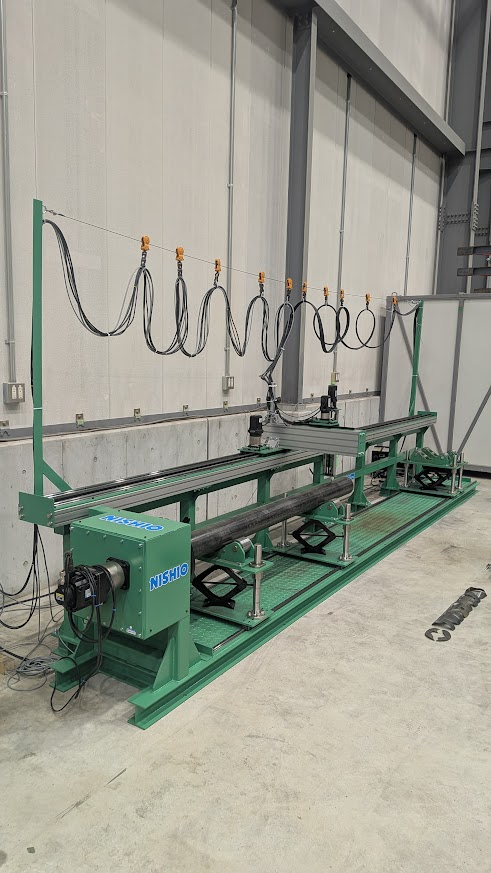

パイプのえぐりや穴加工に便利なCNC加工機です。アルミフレームを組んだシンプルな作りで、100Aまでのパイプ加工を想定しています。パイプを回転しながら、回転軸方向に走る電動レールでトーチを動かし、えぐり・穴・平面切断が可能です。オプションで角穴、長穴その他の加工にも対応します。

コンパクトなパイププラズマカッターです


 この加工機のような2軸動作ではパイプの切断面は回転軸方向に対して垂直になるので、えぐり機やホールソー型ノッチャー等と完全に互換するものではありませんが、一般の溶接・製缶に多くの用途が考えられます。例えば一本のパイプにえぐり・穴・切断加工を全て行う必要のある手すり等の加工ではかなりの威力を発揮します。加工例のページも参考にしてください。

こちらの製品はCNCフレーム(全長>1000)+制御一式(プラズマ電源別)で60万の価格帯から導入可能です。2D切断用のCNCプラズマカッターと同じく、国産のプラズマ切断機をおすすめしていますが、3mm程度までの肉厚のパイプでは切断能力をそれほど必要としないため、安価な中華製のプラズマカッターでも実用になる可能性があります。

図面バラシせずにこんなのも加工できます
エビ管100Aです
100Aパイプの15連穴加工

製品構成

フレーム

  • アルミフレーム
    アルミフレームを使用しており、コンパクトで軽量です。使わないときは立てた状態で保管できるため作業場のスペースをとりません
  • 電動レール
    長さ1200-2700の間で指定してください
  • 回転軸
    □86サイズのステッピングモーターを使用しています。Φ100近いパイプまで使用する場合は減速機をオプションとしておすすめしています

制御装置・ソフトウェア

  • 制御用PC
    コストを抑えるためにリサイクル品を使用していますが、作業に必要な専用ソフト等をインストールした状態でお渡ししています。
  • 制御装置
    テーブルを駆動させるためのハードウェアです。装置の操作は基本的にはPCから行います。
  • 制御ソフト
    パイプ加工専用のCAMソフトをお付けします。このソフトウェアでは、Excelシートに形状パラメータを記入するだけで加工パスを自動生成します。展開図を作成する必要がなく、CADもいらないため、作業効率が上がります。

サポート

  • 立ち上げサポート(有料オプション)
    主に制御装置やソフトウェアの使用方法についてレクチャーいたします。
  • アフターサポート
    遠隔での対応となりますが、SNSのDMやメールでのサポートは無料で行っています。
